Fronius Symo GEN24 Plus, 3 ile 12 kW arasında güç kategorileri ile özel evler için ideal hibrit invertördür. Standart olarak birçok özelliğe sahip üç fazlı cihaz, tüm müşteri gereksinimlerini karşılar.
GEN24 Plus, enerji yönetimi işlevleri, standart olarak WLAN bağlantısı, Ethernet bağlantısı ve üçüncü taraf bileşenlerin kolay entegrasyonu gibi çok sayıda özellik ile arzu edilecek hiçbir şeyi bırakmaz. Özellikle, yedek güce ihtiyaç duyulduğunda elektrikle beslenen entegre bir soket olan PV Noktası ve elektrik kesintileri durumunda Tam Yedekleme * özelliği sayesinde, en yüksek düzeyde güç kaynağı güvenilirliği sağlar.
GEN 24 Plus, hafif ve kompakt bir tasarıma, aktif bir soğutma konseptine ve hızlı ve kolay kurulum ve devreye almaya sahiptir. Ayrı parçaların değiştirilebildiği servis konsepti aynı zamanda kolay onarımı garanti eder ve bu nedenle sürdürülebilirlik belgelerine katkıda bulunur.

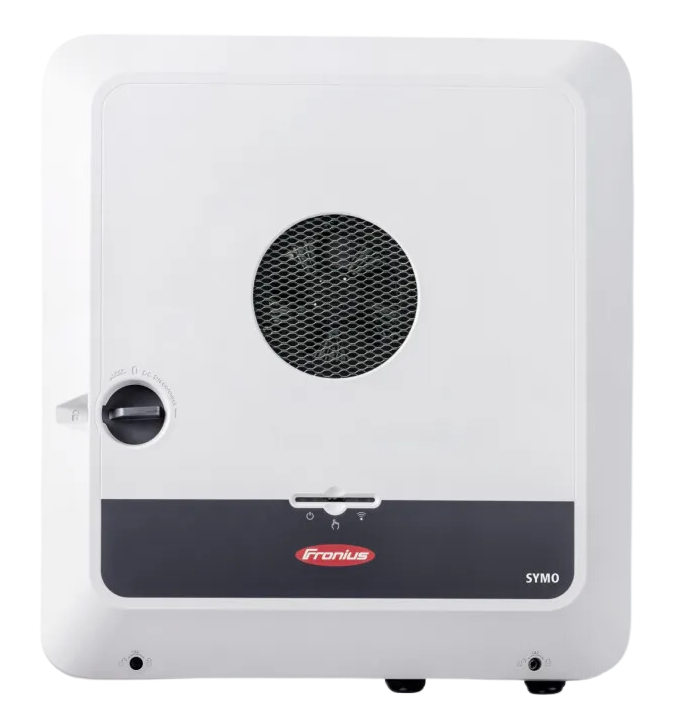

Fronius Symo GEN24 10.0 Plus - Hibrit inverter
Talep odaklı acil durum gücüne sahip çok yönlü hibrit inverter
Fronius Symo GEN24 Plus, birçok standart özelliğiyle özel evler için ideal hibrit inverterdir.
Fronius Symo GEN24 Plus, enerji yönetimi fonksiyonları, WLAN'a standart bağlantı, Ethernet ve üçüncü taraf bileşenlerin kolay entegrasyonu gibi sayısız özelliğiyle, istenen hiçbir şeyi bırakmaz. Şebeke arızaları durumunda acil durum güç varyantları (PV Noktası, Tam Yedekleme) seçimi ile Symo GEN24 Plus, yüksek derecede tedarik güvenilirliği sağlar.
GİRİŞ VERİLERİ
| MPP izleyici adeti |
2 |
|
Maks. Giriş Akımı (Idc max)
|
25 / 12,5 A |
|
Maks. Kısa devre akımı modül alanı*
|
40,0 / 20,0 A |
|
DC Giriş akım alanı (Udc min - Udc max)
|
10300 W |
|
DC Giriş akım alanı (Udc min - Udc max)
|
80-1000 V |
|
Besleme çalıştırma gerilimi (Udc start)
|
80 V |
|
Nominal giriş gerilimi (Udc,r)
|
610 V |
|
MPP gerilim alanı (Umpp min - Umpp max)
|
278-800 V |
| Kullanılabilir Maksimum Güç Noktası gerilim alanı |
80-800 |
| DC bağlantı adeti |
2/1 |
|
Maks. FV Jeneratör gücü (Pdc max)
|
15 kWpeak |
ÇIKIŞ VERİLERİ
|
AC nominal güç (Pac,r)
|
10 kW |
|
Maks. çıkış gücü (Pac max)
|
10 kVA |
| Maks şebeke alım gücü |
10.000 VA |
| Maks. AC çıkış akımı |
16,4 A |
|
Ağ bağlantısı (Uac,r)
|
3~NPE 400/230, 3~NPE 380/220 V |
|
AC akım alanı (Umin - Umax)
|
154-280 V |
|
Frekans (fr)
|
50 / 60 Hz |
|
Frekans aralığı (fmin - fmax)
|
45-66 Hz |
| Distorsiyon katsayısı |
<3% @Pnom (230/400VAC 50Hz) |
|
Güç faktörü (cos φac,r)
|
0,7-1 ind,/cap, |
| Acil akım |
3~NPE 400 V / 230 V |
|
Nom. AC çıkış akımı (380VAC)
|
15,2 A |
|
Nom. AC çıkış akımı (400VAC)
|
14,5 A |
GENEL VERİLER
|
Boyutlar / Uzunluk
|
595 mm |
|
Boyut / Genişlik
|
529 mm |
|
Boyutlar (Yükseklik)
|
595 mm |
|
Boyutlar (Derinlik)
|
180 mm |
| Ağırlık |
23,38 kg |
| Ambalajlı ağırlık |
28,5 kg |
| Koruma derecesi |
IP66 |
| Koruma sınıfı |
1 |
|
Aşırı gerilim kategorisi (DC / AC) 1)
|
2/3 |
| İnverter konsepti |
Trafosuz |
| Soğutma |
Kontrollü hava soğutması |
| Montaj |
İç ve dış montaj |
| Çevre sıcaklığı-alanı |
-25°C - +60°C |
| İzin verilen nem oranı |
0 - 100% |
|
Deniz seviyesi üzerinde maks. yükseklik 2)
|
3000m / 4000m |
| DC bağlantı teknolojisi FV |
3x DC+ ve 3x DC push-in yay çekiş klemensi 2,5 - 10 mm² |
| DC bağlantı teknolojisi pil |
1x BATT+ ve 1x BATT push-in yay çekiş klemensi 2,5 - 10 mm² |
| AC bağlantı teknolojisi |
5 kutuplu AC push-in yay çekiş klemensi 1,5 - 10 mm² 5x PE vidalı terminaller 2,5 - 16 mm² |
| Sertifikalar ve normlara uygunluk |
IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126,
VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7) |
| Acil durum güç fonksiyonu |
PV Point, Full Backup 4) |
|
Uyumlu piller 6)
|
BYD Battery-Box Premium HVS/HVM 5) & LG RESU FLEX |
| Ses emisyonu |
47 dB(A) |
VERİMLİLİĞİ
| Maks. verim (FV - ana şebeke) |
98,2 % |
| Avrupa Verimlilik (ηEU) |
97,9 |
|
% 25 P de ηac,r 3)
|
98 |
| Maksimum Güç Noktası izleme verimliliği |
>99,9% |
KORUMA DÜZENEKLERİ
| DC izolasyon ölçümü |
Evet |
| Aşırı yük davranışı |
Çalışma noktası değişikliği, güç sınırlama |
| Doğru akım güç kesici |
Evet |
| DC Ters kutuplama koruması |
Evet |
ARABİRİMLER
| WLAN / 2x Ethernet LAN |
Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
| 6 dijital giriş / çıkış + 6 dijital giriş |
Dalgalanma kontrol alıcısı bağlantısı, enerji yönetimi |
| Acil kapama (WSD) |
Evet |
| Data kaydedicisi ve Web sunucusu |
Entegre edilmiş |
| 2x RS485 |
Modbus RTU SunSpec (üçüncü sunucu) / Fronius Smart Meter, akü, Fronius Ohmpilot |
PV POINT ÇIKIŞ VERILERI
| Nom. çıkış gücü |
3000 VA |
|
Nom. AC çıkış akımı (Iac max)
|
13 A |
| Ağ bağlantısı |
1 ~ NPE 220 V / 230 V |
| Frekans |
53 Hz / 63 Hz |
| PV Point maks. değiştirme süresi |
20 s |
| Full Backup maks. değiştirme süresi |
35 s |
| Acil akım işletiminde frekans |
53 Hz |
PIL BAĞLANTISI
| DC girişi sayısı |
1 |
|
Maks. giriş akımı (Idc max.)
|
22 A |
| Maks. giriş / çıkış gücü |
10,3 kW |
| Maks. AC şarj gücü (Bağlanan aküye bağlı olarak) |
10000 W |
| Min. DC giriş gerilimi |
160 V |
| Max. DC giriş gerilimi |
531 V |
